سیستم دلوج چیست؟
سیستم دلوج یک سیستم ثابت حفاظت از آتش است که برای مقابله با خطرات جدی سوخت طراحی شده است. تعداد زیادی از اسپرینکلرها به طور همزمان فعال می‌شوند تا هر حادثه آتش ناخواسته را تحت کنترل بیاورند. این سیستم از لوله‌کشی خشک بدون فشار و سره‌های اسپرینکلر باز تشکیل شده است و مستقیماً به یک تامین آب متصل می‌شود و پس از فعال‌سازی، یک شیر دلوج آب را به همه سره‌های اسپرینکلر باز می‌کند. سیستم‌های دلوج همچنین مواد سرکوب آتش دیگری مانند پودر خشک، فوم، مواد شیمیایی یا گازهای غیر فعال را نیز می‌توانند آزاد کنند. تا زمانی که شیر دلوج توسط یک سیستم فعال‌سازی برقی، پنوماتیک، هیدرولیک یا دستی فعال‌سازی نشود، لوله‌کشی سیستم خالی و خشک می‌ماند اما در زمان فعال‌سازی، سیستم دلوج منطقه را از طریق آب تحت فشار یا مواد خاموش کننده آتش دیگری تغریق می‌کند.
اهداف اصلی در استفاده از سیستم‌های دلوج هر یک یا ترکیبی از موارد زیر هستند:
خاموش کردن آتش
کنترل سوزش
حفاظت از انفجار
پیشگیری از حریق
عملکرد یک سیستم دلوج:

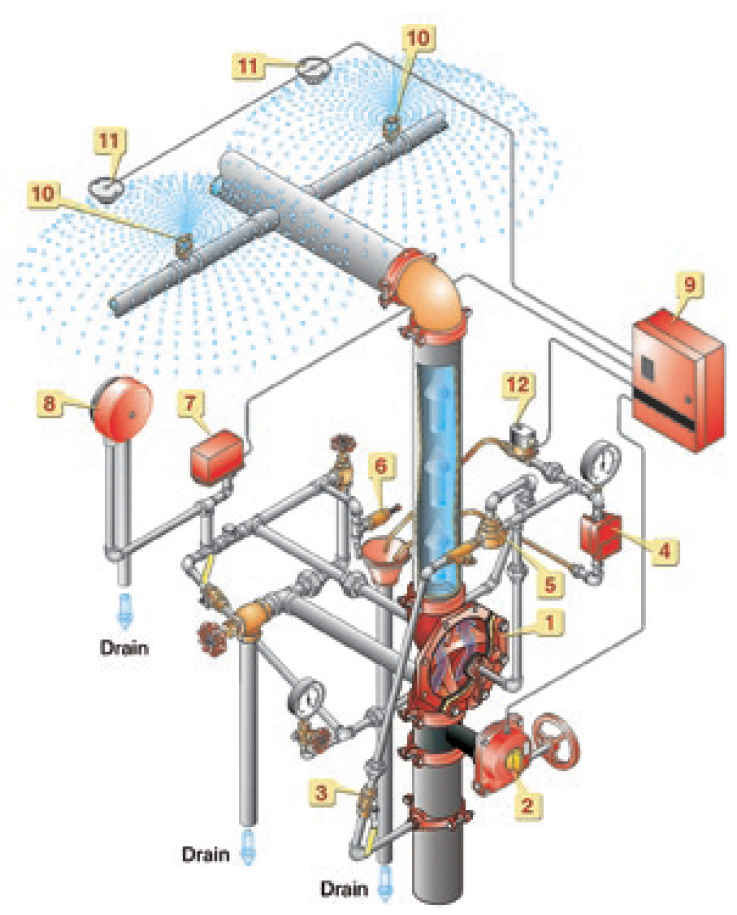

از آنجا که سیستم‌های دلوج در نصب‌های خطرات ویژه استفاده می‌شوند، باید به سرعت برای حفاظت از کل منطقه عمل کنند. شکل یک سیستم دلوج معمولی را نشان می‌دهد. یک سیستم دلوج از سه مؤلفه اصلی تشکیل شده است: سره‌های اسپرینکلر و خطوط دلوج، مجموعه شیر دلوج و تأمین آب سیستم دلوج.
"شکل شماره یک"
عملکرد یک سیستم دلوج از چهار مرحله زیر تشکیل شده است:
یک سیستم تشخیص آتش (سیستم شناسایی دود/حرارت/فرابنفش/مادون قرمز/سنجنده نوری) آتش را تشخیص می‌دهد و سیگنال را به پنل هشدار آتش می‌فرستد تا شیر دلوج را فعال کند.
بلافاصله شیر دلوج باز می‌شود که به تأمین آب متصل است.
آب وارد سیستم لوله‌کشی می‌شود و از تمام نازل‌ها و اسپرینکلرهای باز دیسچار می‌شود.
بعد از استفاده، شیر دلوج را می‌توان با تخلیه آب باقی‌مانده در داخل لوله و بدنه شیر به شرایط عملکرد عادی بازنشاند.
انواع سیستم‌های دلوج
به تفاوت روش فعال‌سازی، سیستم‌های دلوج به سه دسته تقسیم می‌شوند:
• سیستم دلوج با فعال‌سازی پنوماتیک
• سیستم دلوج با فعال‌سازی هیدرولیک
• سیستم دلوج با فعال‌سازی برقی
کاربردهای سیستم دلوج
سیستم‌های دلوج در نصب‌های خطرات ویژه که نیاز به مقدار زیادی آب برای کنترل آتش در حال توسعه سریع دارند، استفاده می‌شوند. آنها تضمین کننده سرعت بالای سرکوب آتش هستند.
کاربردهای معمولی سیستم‌های دلوج در موارد زیر یافت می‌شوند:
• سیستم‌های دستگاه‌های دستکاری مایعات قابل اشتعال
• مناطق ذخیره مایعات قابل اشتعال و مخازن مواد شیمیایی
• کارخانه‌های پردازش هیدروکربن
• ریفاینری‌ها/کارخانه‌های فرآوری سوخت
• کارخانه‌های استخراج نفت
• کارخانه‌های جداسازی، تقطیر
• آشیانه های بزرگ هواپیما
• ترانسفورماتورها
• مخازن نفت خام و وسایل نقلیه
• نیروگاه‌ها
• واحدهای ذخیره‌سازی داده
• کارگاه‌های رنگ
• تئاترها
مقررات و استانداردهای حاکم بر طراحی و تولید سیستم دلوج عبارتند از:
• NFPA 15: استاندارد سیستم‌های ثابت پاشش آب برای حفاظت در برابر آتش
• API RP 2030: کاربرد سیستم‌های ثابت پاشش آب برای حفاظت در صنایع نفت و پتروشیمی
• ISO 6182: حفاظت در برابر آتش - سیستم اسپرینکلر خودکار
• NFPA 13: استاندارد نصب سیستم‌های اسپرینکلر
• IP MODEL CODE P19، توسط موسسه انرژی - احتیاطات حفاظت در نفت‌کشی و نصب‌های ذخیره‌سازی انبوه نفت
نیازهای لوله‌کشی برای طراحی سیستم دلوج:
طبق NFPA، نیازمندی‌هایی برای ترتیبات لوله‌کشی عبارتند از:
• لوله فولادی کربنی Sch 40 (گالوانیزه) برای اندازه‌های تا 8 اینچ
• لوله فولادی کربنی Sch 30 (گالوانیزه) برای 8 اینچ و بالاتر
نیازمندی‌های نصب لوله:
• در بخش خشک لوله، شیب مناسب باید فراهم شود.
• یک لوله تخلیه نقطه پایین در مکان مناسب الزامی است.
معیار سرعت لوله برای سیستم دلوج:
استاندارد NFPA 15 به حداکثر 7.94 متر بر ثانیه از سرعت آب برای سمت پایین دلوج اجازه می‌دهد. با این حال، بر اساس فلسفه طراحی لوله پروژه، سرعت ممکن است به 5 متر بر ثانیه پایین‌دست شیر دلوج و 3 متر بر ثانیه بالا‌دست محدود شود.
سیستم دلوج باید به گونه‌ای طراحی شود که در 30 ثانیه از فعال‌سازی، پراکنش آب تماماً تجهیزات در آن منطقه را پوشش دهد.
طبق NFPA 15، حداقل قطر لوله برای سیستم‌های دلوج 1 اینچ است.
مزایای اصلی استفاده از سیستم‌های حفاظت آتش دلوج نسبت به سایر انواع سیستم‌ها عبارتند از:
• آنها به راحتی می‌توانند آتش در حال گسترش سریع را کنترل کنند.
• پاسخ بسیار سریع به عنوان همه اسپرینکلرها باز می‌شوند.
• عملیات آنها می‌تواند به طور کامل اتوماتیک انجام شود.
• سیستم دلوج به عنوان یک سیستم خشک، هیچ خطری از لوله‌های منجمد ندارد
• آنها همچنین می‌توانند به همراه غلظت فوم برای کنترل بهتر انواع خاصی از آتش استفاده شوند.
• آب به گستره‌ای بزرگ برای خاموش کردن آتش به طور کارآمد منتشر می‌شود.
