تفاوت اسپرینکلر بالازن و پایین زن

از نظر فنی تفاوت اسپرینکلر بالازن و پایین زن را می توان در نوع طراحی، محل نصب، کاربرد و عملکرد هر کدام در نظر گرفت و آنها را با یکدیگر مقایسه نمود. اسپرینکلرها یکی از مهم‌ترین تجهیزات اطفاء حریق در ساختمان‌ها و صنایع محسوب می‌شوند که در میان انواع مختلف آنها، دو نوع اصلی یعنی اسپرینکلر بالا زن (Upright) و اسپرینکلر پایین ‌زن (Pendant) جزء پرکاربردترین مدل‌ها هستند.

در این مقاله از وبلاگ هارنس قصد داریم ضمن مقایسه و بررسی دقیق هر کدام از این بارنده های آبفشان، شما را به طور کامل با  تفاوت اسپرینکلر بالازن و پایین زن و انتخاب نوع مناسب آن آشنا نموده و ویژگی های هر کدام را به طور تخصصی مورد بررسی قرار دهیم. پس تا انتهای این مطلب کاربردی با ما همراه باشید.



تعریف اسپرینکلر

اسپرینکلر یا آبفشان (به انگلیسی Sprinkler)، یک آب‌پاش خودکار است که در سیستم‌های اطفاء حریق به کار می‌رود. این دستگاه مجهز به حسگر حرارتی است که با افزایش دما به سرعت فعال می‌شود. این موضوع باعث می‌شود آتش در مراحل اولیه تشخیص داده شده و باعث خنک شدن محیط، کاهش دما و در نهایت مهار آتش می‌شود. اسپرینکلرها به عنوان یکی از موثرترین ابزارهای اطفاء حریق، نقش بسیار مهمی در حفظ ایمنی ساختمان‌ها و تأسیسات ایفا می‌کنند. جهت کسب اطلاعات بیشتر می توانید مقاله اسپرینکلر چیست را بخوانید.

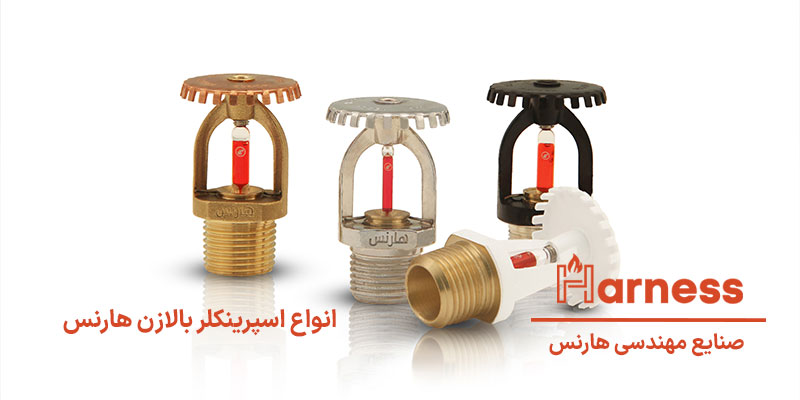

بررسی تخصصی اسپرینکلر بالا زن

اسپرینکلر بالازن (Upright Sprinkler) به گونه‌ای طراحی شده که آب را به سمت بالا پخش می‌کند و سپس از طریق انعکاس، فضای زیرین را پوشش می‌دهد. این طراحی به طور خاص برای محیط‌هایی مناسب است که نیاز به پوشش‌دهی گسترده و یا وجود موانع مختلف در سقف دارند. مکانیزم عملکرد اسپرینکلر بالازن باعث می‌شود آب به صورت یکنواخت‌تر توزیع شود و در نتیجه برای فضاهای صنعتی یا انبارها گزینه‌ای ایده‌آل باشد.

نصب اسپرینکلرهای بالازن معمولاً در بالای لوله‌کشی انجام می‌شود که این ویژگی باعث کاهش خطرات ناشی از ضربه یا آسیب به اسپرینکلر می‌شود. همچنین در محیط‌هایی که سقف بدون پوشش یا با ساختار نامنظم دارند، استفاده از اسپرینکلرهای بالازن می‌تواند کارایی بالاتری داشته باشد. با این حال طراحی و نصب این نوع اسپرینکلر به دقت بالایی نیاز دارد چرا که توزیع صحیح آب برای عملکرد مؤثر آن حیاتی است. یکی از محدودیت‌های اسپرینکلرهای بالازن هزینه بالاتر نصب و نگهداری آن‌ها است. این موضوع به دلیل پیچیدگی در طراحی سیستم و نیاز به رعایت استانداردهای دقیق‌تر در نصب رخ می‌دهد. با این حال مزایای عملکردی آن در محیط‌های خاص معمولاً این هزینه‌ها را توجیه می‌کند.

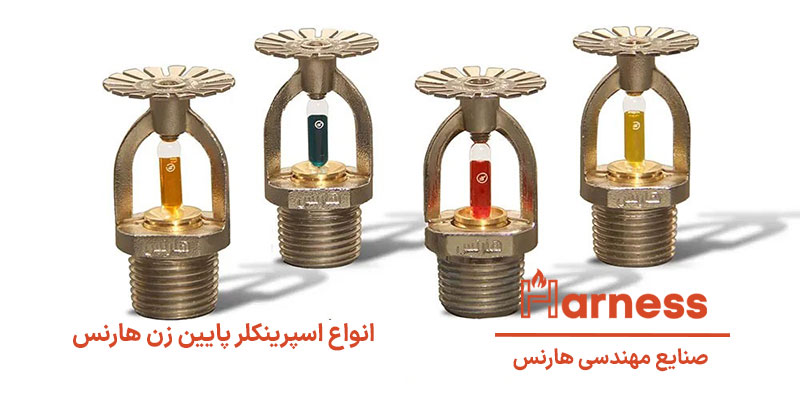

بررسی تخصصی اسپرینکلر پایین زن

اسپرینکلر پایین‌زن (Pendent Sprinkler) نوعی از اسپرینکلر است که آب را مستقیماً به سمت پایین هدایت می‌کند. این مکانیزم ساده و مؤثر این نوع اسپرینکلرها را به گزینه‌ای مناسب برای محیط‌های داخلی مانند دفاتر، خانه‌ها و فروشگاه‌ها تبدیل کرده است. یکی از ویژگی‌های برجسته اسپرینکلر پایین ‌زن این است که می‌تواند به راحتی در سقف‌های کاذب نصب شده و ظاهری هماهنگ با معماری داخلی ساختمان ایجاد کند.

این نوع اسپرینکلر برای فضاهایی که ارتفاع سقف کم است یا موانع زیادی وجود ندارد کاملا ایده‌آل است. در واقع اسپرینکلر پایین‌ زن با پخش مستقیم آب بر روی منطقه آتش‌سوزی، سریع‌تر و کارآمدتر عمل می‌کنند. طراحی ساده این نوع اسپرینکلر، هزینه نصب و نگهداری آن را کاهش می‌دهد و آن را به انتخابی اقتصادی تبدیل می‌کند. یکی از محدودیت‌های این نوع اسپرینکلر، کارایی کمتر آن در محیط‌های باز یا دارای موانع زیاد است. همچنین، اگر در فضایی نصب شود که ارتفاع سقف بسیار زیاد است، ممکن است به دلیل فاصله زیاد با منطقه آتش‌سوزی، کارایی آن کاهش یابد.





جدول مقایسه اسپرینکلر بالازن و پایین زن در یک نگاه

این جدول خلاصه‌ای کامل و جامع از ویژگی‌ها و تفاوت‌های اصلی بین اسپرینکلر بالازن و پایین‌زن را ارائه می‌دهد و به شما کمک می‌کند تا بر اساس نیاز محیطی و شرایط خاص خود، انتخاب مناسبی داشته باشید.



تفاوت اسپرینکلر بالازن و پایین زن

تفاوت‌های فنی بین اسپرینکلر بالازن و پایین‌زن به نیازهای خاص محیط، نوع ساختار ساختمان، شرایط عملیاتی و عوامل  فنی دیگر بستگی دارد. اسپرینکلرهای بالازن با طراحی پیچیده‌تر و عملکرد بهتر در محیط‌های صنعتی، گزینه‌ای مناسب برای فضاهای بزرگ و پرمانع هستند. در مقابل اسپرینکلرهای پایین‌زن با سادگی در نصب و کارایی بیشتر در فضاهای داخلی، برای ساختمان‌های مسکونی و تجاری کوچک مناسب‌ترند. انتخاب صحیح میان این دو مدل، نیازمند تحلیل دقیق شرایط محیطی و مشاوره با متخصصان حرفه‌ای است تا کارایی سیستم اطفای حریق به حداکثر برسد.

در ادامه تفاوت اسپرینکلر بالازن و پایین زن را به صورت تخصصی تر بررسی کرده و از نظر فنی آنها را با هم مقایسه خواهیم کرد. همچنین نکات کلیدی در زمان انتخاب هر کدام را توضیح خواهیم داد. با ما همراه باشید.



تقاوت در نحوه پاشش و توزیع آب

نحوه توزیع آب اولین و مهم‌ترین تفاوت میان اسپرینکلر بالازن و پایین‌زن است. در اسپرینکلرهای بالازن، آب به سمت بالا پرتاب می‌شود و از انعکاس آن برای پوشش محیط استفاده می‌شود. این ویژگی باعث می‌شود که آب به صورت یکنواخت‌تری در محیط‌های پیچیده یا با سقف‌های بلند توزیع شود. در مقابل، اسپرینکلرهای پایین‌زن آب را مستقیماً به سمت پایین پخش می‌کنند و عملکرد سریع‌تر و مؤثرتری در محیط‌های داخلی دارند. این تفاوت در نحوه پاشش به کارایی هر نوع در محیط‌های خاص مرتبط است. برای مثال، در انبارهایی با قفسه‌های بلند و فضاهای باز، استفاده از اسپرینکلر بالازن می‌تواند پوشش بهتری ایجاد کند. اما در یک فضای کوچک اداری یا مسکونی، پایین‌زن‌ها به دلیل توزیع متمرکزتر، انتخاب بهتری هستند.



تفاوت مکان نصب و سازگاری با محیط

اسپرینکلرهای بالازن به دلیل طراحی خاصشان در بالای لوله‌ها نصب می‌شوند و بیشتر برای محیط‌های صنعتی یا نیمه‌باز مناسب هستند. این ویژگی آن‌ها را به انتخابی عالی برای سقف‌های بدون پوشش تبدیل می‌کند. در مقابل، اسپرینکلرهای پایین‌زن به گونه‌ای طراحی شده‌اند که در سقف‌های کاذب یا محیط‌هایی با نیاز به ظاهر زیبا و یکپارچه استفاده شوند. این تفاوت نشان‌دهنده سازگاری هر نوع با معماری محیط است. برای مثال، در یک فروشگاه مدرن، استفاده از اسپرینکلر پایین‌زن می‌تواند به حفظ زیبایی فضا کمک کند. اما در یک کارخانه تولیدی، بالازن‌ها به دلیل استحکام و عملکرد بهتر در محیط‌های سخت، کاربرد بیشتری دارند.



هزینه نصب و نگهداری

هزینه یکی دیگر از عوامل تعیین‌کننده در انتخاب اسپرینکلر است. اسپرینکلرهای پایین‌زن به دلیل طراحی ساده‌تر و نصب آسان‌تر، هزینه کمتری دارند. این در حالی است که اسپرینکلرهای بالازن به دلیل نیاز به طراحی دقیق‌تر و رعایت استانداردهای بیشتر، گران‌تر هستند. در پروژه‌هایی با بودجه محدود، پایین‌زن‌ها گزینه‌ای مناسب‌تر هستند. اما در محیط‌هایی که به پوشش‌دهی گسترده‌تر و طراحی خاص نیاز است، هزینه بالاتر اسپرینکلرهای بالازن ممکن است توجیه‌پذیر باشد.



تفاوت اسپرینکلر بالازن و پایین‌زن از نظر عملکرد هیدرولیکی

عملکرد هیدرولیکی اسپرینکلرها به جریان آب، فشار و زاویه اسپری بستگی دارد. در اسپرینکلر بالازن آب پس از خروج از دهانه، به دیفیوزر برخورد کرده و به سمت بالا و اطراف هدایت می‌شود. این فرآیند برای مناطقی که موانع متعددی وجود دارد (مانند قفسه‌های بلند در انبارها) مؤثر است چرا که آب ابتدا با سقف یا ساختارهای بالاتر برخورد کرده و سپس به‌صورت یکنواخت به پایین سرازیر می‌شود. نیاز به فشار بالاتر برای غلبه بر نیروی جاذبه و توزیع یکنواخت آب از ویژگی های اسپرینکلر بالازن است. اما در اسپرینکلر پایین‌زن آب مستقیماً از دهانه خارج شده و به دیفیوزر پایین‌زن برخورد می‌کند. این نوع طراحی برای محیط‌هایی با سقف‌های صاف و بدون مانع مناسب‌تر است چرا که آب مستقیماً به مناطق تحت خطر هدایت می‌شود. کاهش اتلاف آب و تمرکز بر پوشش‌دهی مناطق خاص از ویژگی های اسپرینکلر پایین زن است.



تفاوت عملکرد در شرایط مختلف فشار آب

فشار آب یکی از عوامل کلیدی در عملکرد اسپرینکلرها است. در اسپرینکلرهای بالازن، به دلیل نیاز به حرکت آب به سمت بالا و سپس توزیع آن، فشار آب باید به طور مداوم و دقیق تنظیم شود. اگر فشار آب کم باشد، امکان رسیدن آب به ارتفاع مناسب و توزیع یکنواخت آن کاهش می‌یابد. این مسئله در فضاهایی که تغییرات فشار آب زیاد است، می‌تواند عملکرد این نوع اسپرینکلر را محدود کند. در مقابل، اسپرینکلرهای پایین‌زن به دلیل جهت مستقیم جریان آب، کمتر تحت تاثیر تغییرات فشار قرار می‌گیرند. این ویژگی باعث می‌شود که این نوع اسپرینکلر در ساختمان‌هایی با سیستم‌های تامین آب کم‌فشار یا متغیر، کارایی بیشتری داشته باشد.



تفاوت عملکرد در محیط‌های خاص

هر نوع اسپرینکلر برای محیط‌های خاصی طراحی شده است. اسپرینکلرهای بالازن در محیط‌هایی با موانع زیاد یا سقف‌های بلند عملکرد بهتری دارند. این در حالی است که پایین‌زن‌ها برای فضاهای داخلی و بدون مانع طراحی شده‌اند. این تفاوت‌ها نشان می‌دهند که انتخاب نوع مناسب اسپرینکلر باید بر اساس شرایط محیطی و نیازهای خاص هر پروژه انجام شود. برای مثال، در یک انبار صنعتی بزرگ، استفاده از اسپرینکلر بالازن منطقی‌تر است، در حالی که برای یک آپارتمان مسکونی، پایین‌زن‌ها گزینه بهتری هستند.



نحوه جریان و توزیع آب

یکی از تفاوت‌های اساسی بین اسپرینکلر بالازن و پایین‌زن، جهت جریان آب در آن‌ها است. در اسپرینکلر بالازن، آب پس از خروج از دهانه نازل به سمت بالا حرکت می‌کند و با برخورد به یک دیفیوزر یا پخش‌کننده، در یک الگوی قوسی به پایین باز می‌گردد. این الگو باعث می‌شود آب به صورت یکنواخت‌تر در محیط‌هایی با ارتفاع زیاد یا موانع گسترده توزیع شود. این ویژگی، آن را به گزینه‌ای ایده‌آل برای انبارهای صنعتی و پارکینگ‌ها تبدیل می‌کند، جایی که جریان مستقیم آب ممکن است توسط موانع مسدود شود یا به طور کامل به نقاط مورد نظر نرسد. در مقابل، اسپرینکلر پایین‌زن آب را مستقیماً به سمت پایین پخش می‌کند. این نوع توزیع باعث تمرکز بیشتر آب در منطقه زیر اسپرینکلر می‌شود و کارایی آن را در فضاهای داخلی و محدود مانند دفاتر یا آپارتمان‌های مسکونی افزایش می‌دهد. عدم نیاز به انعکاس آب در این مدل، باعث کاهش اتلاف انرژی و بهبود کارایی کلی آن در فضاهای کوچک می‌شود.



تفاوت در طراحی نازل و دیفیوزر

طراحی نازل و دیفیوزر در این دو نوع اسپرینکلر، نقش مهمی در نحوه پاشش آب و کارایی آن دارد. در اسپرینکلرهای بالازن، نازل به گونه‌ای طراحی شده است که بتواند جریان آب را به سمت بالا هدایت کند. دیفیوزر در این مدل‌ها معمولاً بزرگ‌تر و با الگوی خاصی طراحی شده است تا آب را پس از برخورد به صورت یکنواخت در محیط پخش کند. این طراحی پیچیده‌تر نیازمند دقت بیشتری در نصب و تنظیم است، زیرا هرگونه اشتباه در زاویه یا فشار آب می‌تواند کارایی سیستم را به طور جدی کاهش دهد. در اسپرینکلر پایین‌زن، نازل‌ها ساده‌تر طراحی شده‌اند و دیفیوزر معمولاً کوچک‌تر است. این طراحی ساده‌تر باعث می‌شود نصب این نوع اسپرینکلر آسان‌تر باشد و خطای کمتری در عملکرد آن وجود داشته باشد. با این حال، به دلیل تمرکز پاشش در یک نقطه خاص، این مدل در پوشش محیط‌های بزرگ‌تر یا پیچیده‌تر محدودیت‌هایی دارد.



تفاوت پوشش‌دهی در محیط‌های پرمانع

یکی از چالش‌های اصلی در طراحی سیستم‌های اطفای حریق، وجود موانع در مسیر جریان آب است. موانعی مانند قفسه‌های انبار، تجهیزات صنعتی، یا سقف‌های پر از لوله و کابل می‌توانند عملکرد اسپرینکلرها را محدود کنند. در چنین شرایطی، اسپرینکلرهای بالازن به دلیل الگوی پاشش غیرمستقیم خود، عملکرد بهتری دارند. انعکاس آب از دیفیوزر کمک می‌کند که جریان به مناطق مسدود شده نیز برسد. در مقابل، اسپرینکلرهای پایین‌زن به دلیل پاشش مستقیم، ممکن است نتوانند موانع را دور بزنند. این موضوع در محیط‌هایی که فضای باز و بدون مانع دارند مشکلی ایجاد نمی‌کند، اما در محیط‌های پرمانع، ممکن است نقاط کور ایجاد شود که ایمنی محیط را به خطر بیندازد.



مقاومت در برابر آسیب‌های فیزیکی

در محیط‌های صنعتی یا نیمه‌باز که احتمال برخورد اشیا یا تجهیزات با اسپرینکلر وجود دارد، مدل بالازن مقاومت بیشتری در برابر آسیب‌های فیزیکی دارد. این نوع اسپرینکلر بالاتر از سطح لوله‌کشی نصب می‌شود و کمتر در معرض خطراتی مانند ضربه یا برخورد تجهیزات سنگین قرار می‌گیرد. از سوی دیگر، اسپرینکلرهای پایین‌زن که معمولاً در زیر سقف کاذب نصب می‌شوند، در برابر آسیب‌های فیزیکی آسیب‌پذیرتر هستند. با این حال، این آسیب‌پذیری در محیط‌های داخلی و کنترل‌شده، معمولاً مشکلی ایجاد نمی‌کند.



استانداردهای طراحی و نصب

هر دو نوع اسپرینکلر باید بر اساس استانداردهای معتبر جهانی طراحی و نصب شوند. استاندارد NFPA 13 به طور خاص برای طراحی و نصب سیستم‌های اسپرینکلر به کار می‌رود و دستورالعمل‌هایی برای هر دو نوع ارائه می‌دهد. در اسپرینکلرهای بالازن، به دلیل پیچیدگی در نحوه توزیع آب، رعایت دقیق‌تر این استانداردها ضروری است. این موضوع شامل محاسبات دقیق فشار، فاصله مناسب بین اسپرینکلرها، و انتخاب مواد مقاوم در برابر خوردگی است. در مقابل، استانداردهای مرتبط با اسپرینکلرهای پایین‌زن به دلیل سادگی طراحی آن‌ها، کمتر پیچیده هستند. این ویژگی، نصب این نوع اسپرینکلر را سریع‌تر و کم‌هزینه‌تر می‌کند، اما همچنان نیازمند رعایت جزئیات استانداردهای ایمنی است.



عوامل موثر در انتخاب نوع اسپرینکلر

انتخاب نوع اسپرینکلر مناسب به عوامل مختلفی بستگی دارد. برخی از مهم‌ترین عوامل عبارتند از:

• نوع ساختمان: ارتفاع سقف، جنس مصالح، کاربری ساختمان (مسکونی، صنعتی، تجاری) و وجود تجهیزات خاص در ساختمان، همه در انتخاب نوع اسپرینکلر موثر هستند.
• نوع آتش‌سوزی مورد انتظار: مواد قابل احتراق موجود در محیط (مایع، جامد، گاز) و میزان حرارت تولید شده در هنگام آتش‌سوزی، در انتخاب نوع اسپرینکلر نقش مهمی ایفا می‌کند.
• مقررات و استانداردها: الزامات قانونی و استانداردهای ملی و بین‌المللی (مانند NFPA) در مورد سیستم‌های اطفاء حریق، باید به دقت رعایت شود.
• هزینه و بودجه: هزینه اولیه نصب، هزینه‌های نگهداری و تعمیر، و همچنین هزینه‌های جانبی مانند هزینه آب، در انتخاب نوع اسپرینکلر موثر هستند.



اسپرینکلر بالازن یا پایین زن | کدام برای شما مناسب تر است؟

برای انتخاب بهترین نوع اسپرینکلر برای ساختمان خود، بهتر است با یک فرد با تجربه و متخصص سیستم‌های اطفاء حریق مشورت کنید. این متخصصان با بررسی دقیق شرایط ساختمان شما، می‌توانند بهترین گزینه را برای شما انتخاب کنند. همچنین می توانید طی تماس با شماره 38409699 با کارشناسان شرکت هارنس فایر در این زمینه مشورت نمایید.



سخن پایانی

انتخاب اسپرینکلر مناسب یک تصمیم مهم است که بر ایمنی ساختمان بسیار تاثیرگذار است. با در نظر گرفتن تفاوت اسپرینکلر بالازن و پایین زن که در این مقاله از نظر فنی، کاربردها، مزایا و معایب هر دو نوع اسپرینکلر بررسی گردید و همچنین عوامل موثر در انتخاب آنها، می‌توانید بهترین تصمیم را برای ساختمان خود بگیرید.
